SIEMENS 8DJH
Gasisolierte Mittelspannungsschaltanlage
Eine für alle Fälle
Daten der Schaltanlage | Beispiele für Übergabeschaltanlagen
Produktseite des Herstellers | Katalog 8DJH | Werbeschrift
Die ideale Lösung für die sekundäre Verteilung:
Die umweltfreundliche 8DJH-Schaltanlage überzeugt durch souveräne Leistung und hohe Wirtschaftlichkeit in allen Anwendungsbereichen – auch unter erschwerten Umgebungsbedingungen.
8DJH - Highlights
Vorteile auf einen Blick
- Wartungsfrei und klimaunabhängig
- Außergewöhnliche Flexibilität durch vollständig modulares und erweiterbares Anlagenkonzept
- Investitionsschutz durch maßgeschneiderte Lösung für jede Anwenderanforderung
- Montagefreundlichkeit durch innovative Sammelschienenkupplung
- Kürzere Lieferzeiten durch optimierten Fertigungsprozess
- Umweltschutz durch voll recyclebare Komponenten und ressourcenschonenden Fertigungsprozess
- Personensicherheit durch verriegelungsgesteuertes Bedienkonzept
8DJH – für alle Anwendungen
8DJH – bewährte Technologie auf dem neuesten Stand
Vor mehr als 25 Jahren legte Siemens mit der Entwicklung von gasisolierten Mittelspannungs-Schaltanlagen den Grundstein für den weltweiten Erfolg dieser Technologie. Durch jahrzehntelange Erfahrung in Technik, Fertigung und Anwendung ist Siemens weltweit Marktführer. Eine installierte Basis von mittlerweile mehr als 500 000 Funktionen allein in der sekundären Verteilung spricht für sich. Mit der Mittelspannungs-Schaltanlage 8DJH setzt Siemens erneut Maßstäbe.
8DJH – wirtschaftlich, umweltfreundlich, innovativ
Die 8DJH-Schaltanlage ist die Lösung zur Erfüllung individueller Kundenwünsche ebenso wie von Forderungen nach standardisierten und wirtschaftlichen Serienprodukten. Sie vereint die bewährte Technik der Siemens Schaltanlagen 8DJ und 8DH und wurde um innovative Komponenten ergänzt. So steht die 8DJHSchaltanlage rundum für bewährte Qualität und höchste Betriebsverfügbarkeit, Wirtschaftlichkeit und Investitionssicherheit. Voll recyclebare Komponenten und möglichst umweltschonende Herstellung bedeuten darüber hinaus einen wichtigen Beitrag zu einem verantwortungsvollen Umgang mit der Umwelt.
8DJH – für alle Anlagenkonfigurationen
8DJH – für alle Schaltanlagenkonfigurationen
Flexibilität bei der Anlagenkonfiguration ist ein entscheidender Faktor in der sekundären Verteilung. Hier setzt die 8DJH-Schaltanlage Zeichen, denn sie ist modular aufgebaut. Sowohl innerhalb eines Schaltfeldblockes als auch bei komplexeren Schaltanlagenlayouts können Funktionen dadurch überaus variabel angeordnet werden. Alle Einzelfelder und Schaltfeldblöcke sind optional erweiterbar. So können mit der 8DJH-Schaltanlage nahezu alle Schaltungsanordnungen realisiert werden. Von der reinen Ringkabel- und Übergabestation bis hin zu Industrie- Schaltanlagen mit einer Vielzahl von Leistungsschalterabzweigen überzeugt die 8DJH-Schaltanlage mit ihrem durchgängigen Konzept.
8DJH – für alle Standards und hohen Nutzen
Neben der Zertifizierung nach IEC/EN 62271 müssen Schaltanlagen auch verschiedene abweichende nationale Standards erfüllen. Deshalb steht – wie schon für die bisherigen Baureihen 8DJ und 8DH – für die 8DJH-Schaltanlage eine vollständige Typprüfdokumentation zur Verfügung. Ein wesentlicher Bestandteil hierbei ist die Störlichtbogenklassifizierung (IAC) durch unabhängige Institutionen. Intelligente neue Detaillösungen wie die komfortable Kabelanschlusshöhe, ein hohes Maß an Flexibilität bei der Anlagenkonfiguration und ein hohes Maß an Wirtschaftlichkeit machen 8DJH-Schaltanlagen zur richtigen Antwort auf fast alle Anforderungen.
Bemessungs-Spannung | kV | 7,2 | 12 | 15 | 17,5 | 24 | |
Bemessungs-Isolationspegel | Bemessungs-Kurzzeit-Stehwechselspannung | kV | 20 | 28/42* | 36 | 38 | 50 |
Bemessungs-Stehblitzstoßspannung | kV | 60 | 75 | 95 | 95 | 125 | |
Bemessungs-Frequenz | Hz | 50/60 | |||||
Bemessungs-Betriebsstrom | Sammelschiene | A | 630 | ||||
Ringkabelabzweige | A | 400 oder 630 | |||||
Leistungsschalterabzweige | A | 250 oder 630 | |||||
Transformatorabzweige | A | 200 1) | |||||
Bemessungs-Kurzzeitstrom | für Anlagen mit tk=1 s | bis kA | 25 | 25 | 25 | 25 | 20 |
für Anlagen mit tk=3 s* | bis kA | 20 | |||||
Bemessungs-Stoßstrom | bis kA | 63 | 63 | 63 | 63 | 50 | |
Bemessungs-Kurzschluss- Einschaltstrom | Ringkabelabzweige | bis kA | 63 2) | 63 2) | 63 2) | 63 2) | 63 2) |
Leistungsschalterabzweige | bis kA | 63 | |||||
Transformatorabzweige | kA | 25 | |||||
Bemessungs-Kurzschluss-Ausschaltstrom | Leistungsschalterabzweig | bis kA | 20 | 20 | 20 | 20 | 16 |
Umgebungstemperatur | ohne Sekundäreinrichtung | °C | –25/–40* bis +70 | ||||
mit Sekundäreinrichtung | °C | -5/-15 3) /-25 3) bis +55 | |||||
Lagerung / Transport einschließlich Sekundärtechnik | °C | -40 bis +70 | |||||
Schutzgrad | unter Hochspannung stehende Teile der Primärstrombahn | IP 65 | |||||
Anlagenkapselung | IP2X/3X* | ||||||
Niederspannungsschrank | IP3X/4X* | ||||||
IAC-Klassifizierung * | Wandaufstellung | A FL bis 21 kA (1 s) | |||||
Freiaufstellung * | A FLR bis 21 kA (1 s) |
Beispiele für Übergabeschaltanlagen

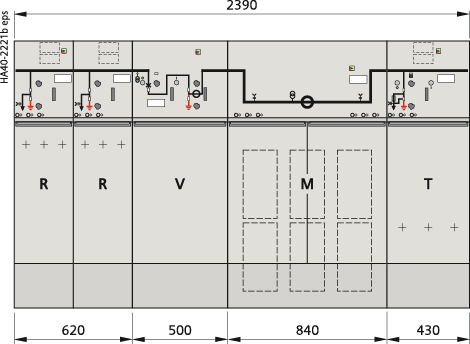

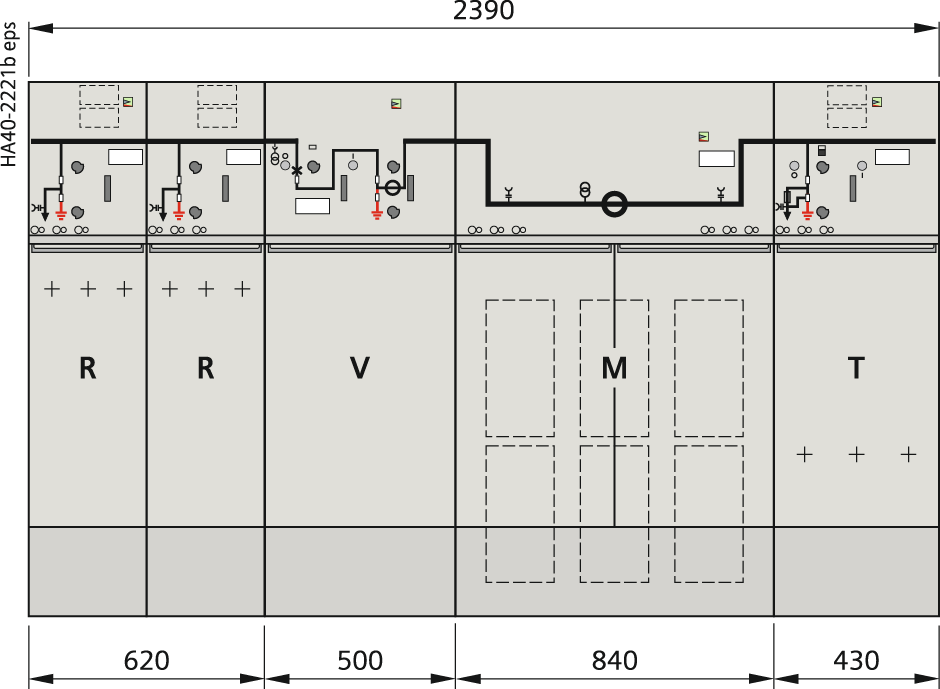

Übergabe mit Leistungsschalter ohne Kabel (RR-V-M-T...) |

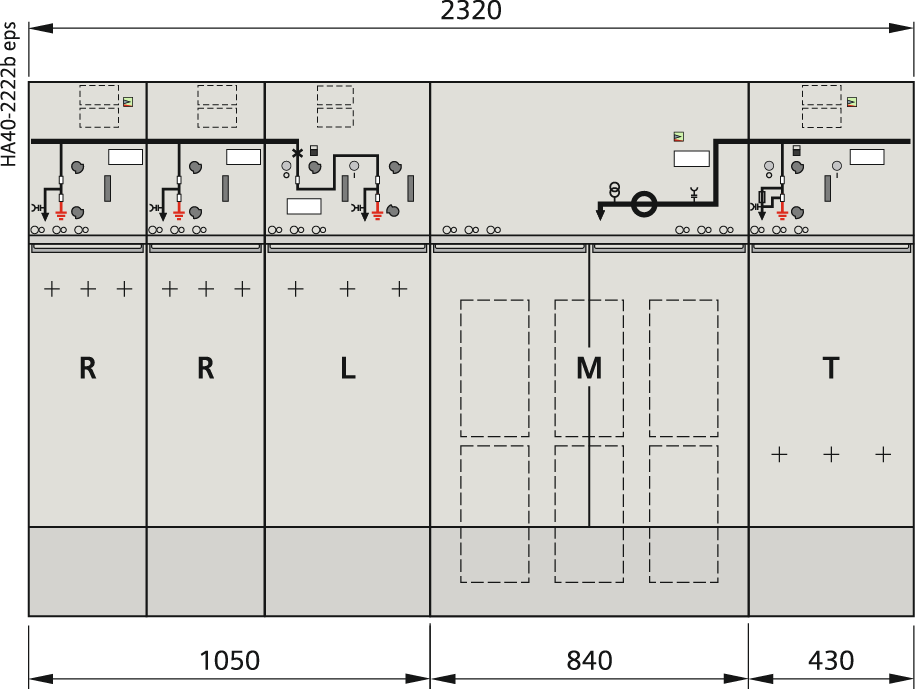

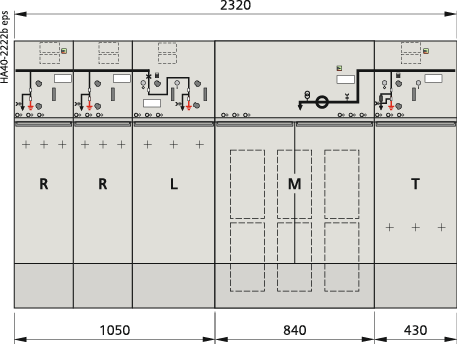

Übergabe mit Leistungsschalter im Schaltfeldblock und Kabelverbindung (RRL-M-T...) |
